فائدة اللوجة الأم :
هي لوحة الإلكترونية تحتوي على مسارات للبيانات تتصل بها جميع المكونات الأخرى. هذه المسارات تسمح للبيانات بالانتقال بين المكوّنات المختلفة. وتعرف أيضا باسم  system board, the backplane, or the main board

Motherboard Form Factors
:
يقصد بالـ Form Factor حجم size وشكل shape الـ Motherboard. كذلك يصف تخطيطMotherboard من حيث مكان وضع المكوّنات عليها. وتوجد Form Factor مختلفة .

مكونات اللوحة الأم ((Motherboard:


  • ZIF (zero insertion force) Socket : هو المقبس الذي يركب عليه شريحة CPU. سمي كذلك لأنه يسمح للشريحة أن تزال وتركّب بسهولة ( صوره توضيحية أعلاه )
  • Cache memory : هي ذاكرة خاصة بالمعالج ، تستخدم في التخزين المؤقت للبيانات و التعليمات التي يحتاجها المعالج باستمرار بدل استدعاءها من الذاكرة الرئيسية وبالتالي فإن تخزين البيانات داخل هذه الذاكرة يسرع عمل الحاسب ، و بالتالي كلما زاد  حجم هذه الذاكرة كلما كان زادت كفاءة عمل المعالج . وتقاس MB أو KB.

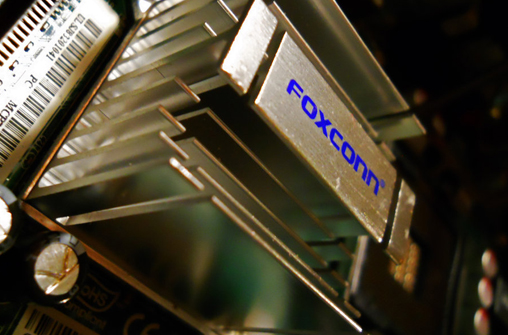

  • Chipset : تسمح لوحدة المعالجة المركزية بالاتّصال وتفاعل بالمكوّنات الأخرى للحاسوب، ولتبادل البيانات مع ذاكرة النظام، hard disk drives, video cards, and other output devices
*Chipset  هي المكون الرئيسي في motherboard ، حيث أن مقدار الذاكرة التي يتم تثبيتها و أنواع الموصلات التي تكون على Motherboard وتوافق CPU  كلها يتم تحديدها بواسطة Chipset  .

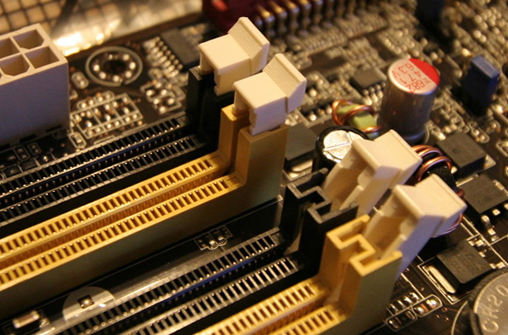

  • RAM Memory Socket مكان وضع ذاكرة الرام.

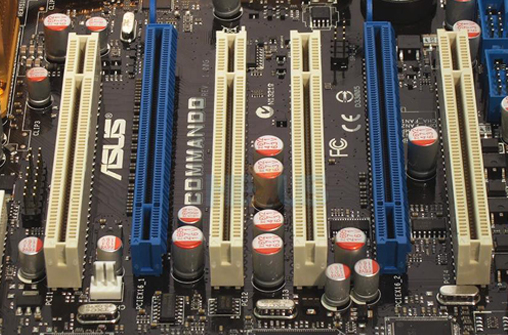

  •  Expansion Slots: فتحات تستخدم لوضع Expansion Card لتوصيل الاجهزة الخارجية بالـ Motherboard
  1. Advanced Graphics Port(AGP) : فتحة توسعة لوضع graphics card
  2. Industry Standard Architecture (ISA) : فتحة توسعة قديمة
  3. Peripheral Component Interconnect,(PCI) : فتحة توسعة لوضع peripheral devices cards
  4. PCI Express (PCIe) : صممت لنفس غرض فتحة توسعة PCI و AGP
  •  Power Connectors: على motherboard  يوجد وصلات لتوصيل الكوابل القادمة منPower supply.


  • BIOSبرنامج يتم تنفيذه عند تشغيل الحاسب ، الوظيفة الأساسية له هو التعرف على مكونات المادية المتصلة بالحاسب. ويخزن في ذاكرة من نوع ROM قابلة للمسح وإعادة البرمجة وهي ما تعرف بالـFlash ROM


  •  CMOS: عبارة عن ذاكرة لحفظ إعدادات الـBIOS منها التاريخ و الوقت ، وتحتاج لوجود بطارية لضمان تشغيلها حتى مع إيقاف تشغيل الحاسب
  •  Batteryيحتاجها الحاسب للاحتفاظ ببعض المعلومات عند إيقاف تشغيل الحاسب مثل إعداداتBIOS التي تحفظ في CMOS


  • Ports and Headers: تستخدم في وصل الأجهزة الخارجية باللوحة الأم وهي :
  1. Serial Ports : تستخدم لوصل mice  لديها 9 pins او 10 pins ويسمى هذا المنفذ بـCOM1
  2. Parallel Port : تستخدم لوصل الأجهزة التي تستخدم كابل Parallel  مثل Printerولديها 26 pins
  3. PS/2 Port : يستخدم لوصل Mouse و Keyboards
  4. USB (Universal Serial Bus) : تستخدم لوصل الأجهزة الحديثة التي تستخدم كابلUSB مثل Mouse و Keyboards وغيرها من الأجهزة .
  5. IEEE 1394 : وتسمى Firewire وتستخدم لوصل external hard drives, video cameras,  scanners إلى جهاز الحاسب
  • Drives Controller:
  1. Primary and Secondary IDE/ATA Hard Disk Controller : أغلب لوحات الأم الحديثة تحتوي اثنان من وصلات IDE كل منها تحتوي على 40 pins
  2. Floppy Disk Controller: تحتوي 34 pins لوصل Floppy Drive data cable
  3. Serial ATA Controller: ويستخدم لوصل Hard Disk و Optical Drive
  • Pins Connectors: تستخدم لوصل LEDs, headphone and microphone الموجودة على case باللوحة الأم.
  • in board Ports : وهم LAN Port ,Audio Ports, and Monitor Port
علبة motherboard :
عند شراء اللوحة الأم يجب التأكد أنها تدعم المكونات المطلوبة . تحتوي علبة اللوحة الأم على:
  • Motherboard Manual
  1. General Information
  2. Assembly Instructions.
  3. BIOS Manual

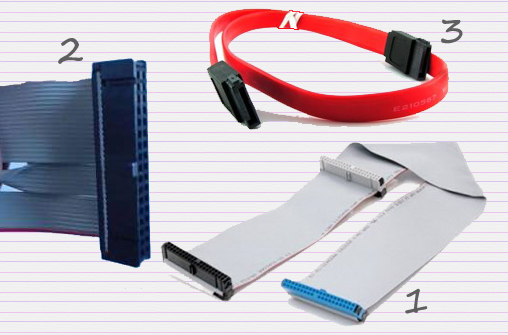

  • Floppy Data Cable
  • IDE/ATA Interface Data Cable
  • SATA Interface Data Cable
  • Ports panel
المواصفات التي تؤخذ في الاعتبار عند شراء Motherboard:
  • Form Factor الـ
  • Chipset
  • الـCPU   المدعومة
  • Memory التي تتوافق معها
  • Graphics card الذي تتوافق معه
  • عدد expansion slots
  • أنواع Ports and header الموجودة
  • المواصلات (Connector) الخاصة بمزود الطاقة (Power Supply) المتوفرة.

* وعند استبدال أي مكون يوضع على الـMotherboard يجب التأكد من دعم مجموعة الشرائح ( chipset ) ونوع المقبس ( Socket ) المتوفر له .
